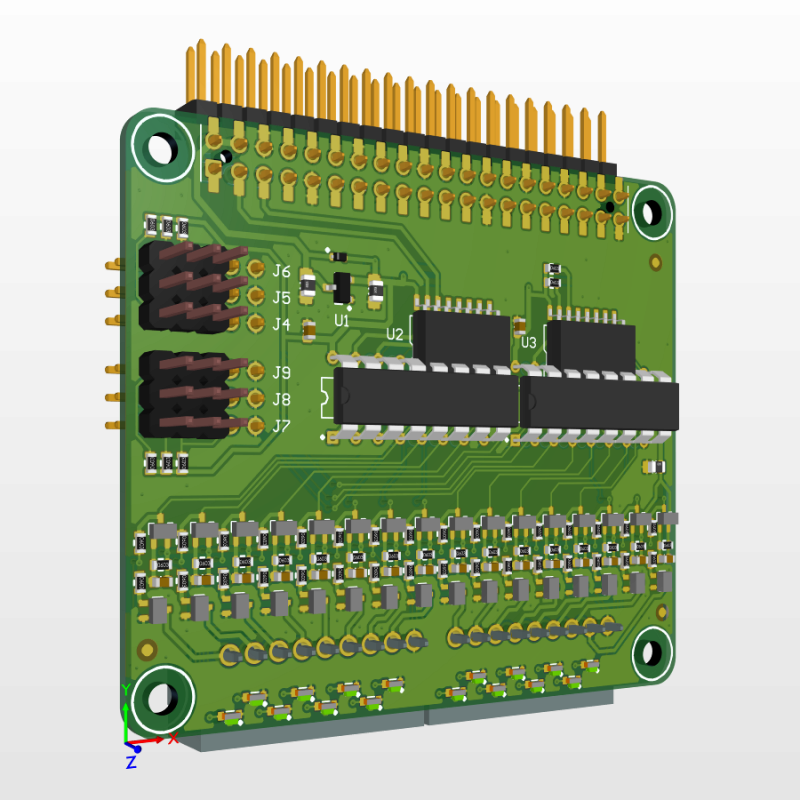

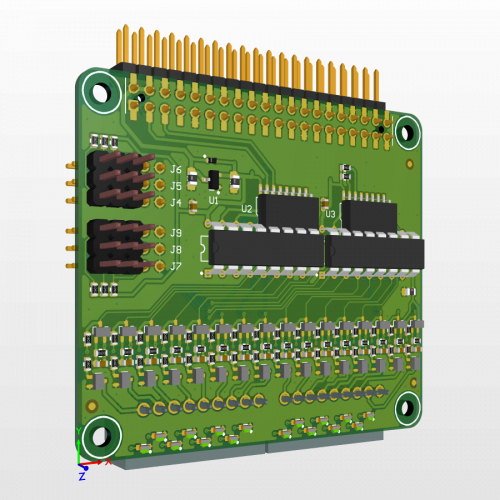

Плата PI-16DI-TR-V2
- Модель: PI-16DI-TR-V2
- Наличие: В наличии
3950₽
|
PI-16DI-TR-V1 |
||
16 дискретных транзисторных входов |
|||
|
плата расширения для контроллеров |
Raspberry PI 3B+, 4B |
|
|
Orange PI 3B |
|
|
|
Repka PI |
Other PI ... |
|
Характеристики
Конструкция
Механически совместима с контроллерами: Raspberry PI 3B+, 4B, Orange PI 4B;
Размеры: 65мм х 56мм
Диаметр монтажных отверстий 3.0мм
Электрические параметры
Предназначена для контроллеров: Raspberry PI 3B+, 4B, Orange PI 4B;
Использованы микросхемы: PCF8574;
Таблица 1: Электрические параметры
№ |
Параметр |
Значение |
|
Предназначена для контроллеров: |
Raspberry PI 3B+, 4B, Orange PI 4B |
|
Количество входов |
16 |
|
Тип входа |
сухой контакт |
|
Интерфейс связи с контроллером |
I2C |
|
Напряжение питания платы |
+5В ±0.5В |
|
Потребляемый ток |
мА |
|
Максимальное напряжение на дискретном входе |
+45В, -1В |
|
Активный уровень на входе |
0...+1В (замыкание входа на минус питания) |
|
Вытекающий ток активного уровня |
мА |
|
Пассивный уровень на входе |
+3.3В ...+45В |
|
Втекающий ток пассивного уровня |
мА |
|
Предназначена |
I2C |
|
Предназначена |
I2C |
|
Предназначена |
I2C |
Дополнительные возможности
Адресация платы на шине I2C задаётся микропереключателями;
Подсоединение входов с помощью клемм к разъёму;
| Скачать | |
| Руководство пользователя | blog.et2u.ru |
| Схема | https://blog.et2u.ru |
| Технические характеристики | |
| Количество входов | 16 |
| Напряжение питания | 5В |
